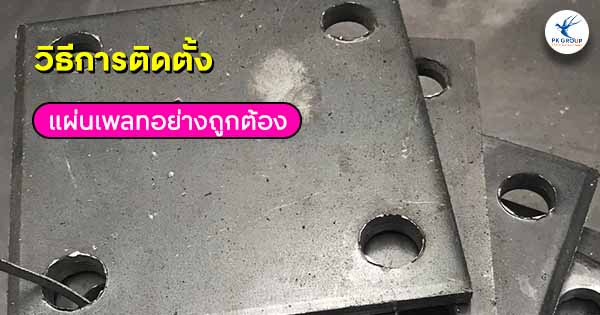

วิธีติดตั้งแผ่นเพลทฐานเสาเหล็กให้ถูกต้อง ต้องตรวจอะไรบ้าง?

แผ่นเพลทฐานเสา หรือ Base Plate ทำหน้าที่ถ่ายแรงจากเสาเหล็กลงสู่ฐานคอนกรีตผ่านแผ่นเพลท ปูนเกร้าท์ และแองเคอร์โบลต์ การติดตั้งที่คลาดเคลื่อนอาจทำให้เสาเอียง รูเพลทไม่ตรง น็อตขันได้ไม่เต็มเกลียว หรือเกิดช่องว่างใต้แผ่นเพลท

ดังนั้น ขนาดแผ่น ความหนา รูเจาะ ตำแหน่งแองเคอร์โบลต์ รอยเชื่อม และแรงขัน ต้องยึดตามแบบและข้อกำหนดของวิศวกร ไม่ควรกำหนดจากขนาดเสาเพียงอย่างเดียว

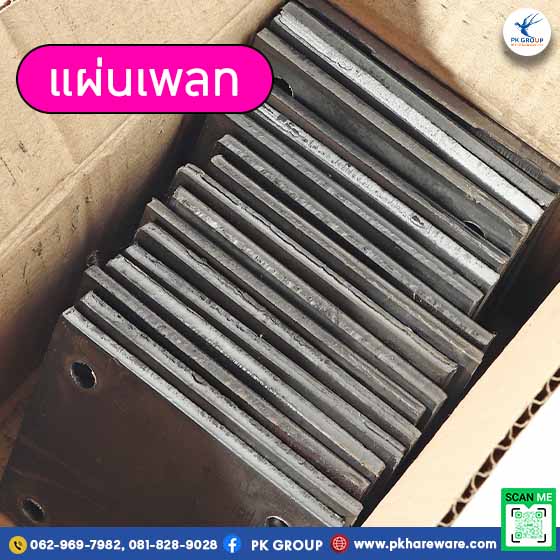

แผ่นเพลทคืออะไร?

แผ่นเพลทคือแผ่นเหล็กที่ตัดและเจาะรูตามแบบ ใช้เชื่อมต่อเสา คาน เครื่องจักร หรือโครงสร้างเหล็กเข้ากับฐานรองรับ มีหลายขนาดและความหนาตามแรงที่ต้องรับ

ตัวอย่างการใช้งาน ได้แก่

1. เพลทฐานเสาเหล็ก
2. งานโครงหลังคา
3. งานติดตั้งเครื่องจักร
4. เสาป้ายและเสาไฟ
5. งานประกอบโครงสร้างเหล็ก
6. เพลทเชื่อมต่อคานและเสา

อุปกรณ์ที่ใช้ติดตั้ง

1. แผ่นเพลทตามแบบ
2. แองเคอร์โบลต์ น็อต และแหวนรอง
3. เทมเพลตจัดตำแหน่งแองเคอร์โบลต์
4. เครื่องมือวัดระดับและแนวดิ่ง
5. ประแจหรือประแจวัดแรงบิดตามข้อกำหนด
6. แผ่นชิมหรือน็อตปรับระดับ
7. ปูนเกร้าท์ชนิดไม่หดตัวตามสเปก
8. เครื่องมือเชื่อมและอุปกรณ์ป้องกัน หากมีงานเชื่อมหน้างาน

ขั้นตอนติดตั้งแผ่นเพลทฐานเสา

1. ตรวจสอบแบบก่อนติดตั้ง

ตรวจขนาดและความหนาของเพลท ระยะรูเจาะ ระยะห่างแองเคอร์โบลต์ ระดับฐาน ทิศทางเสา และรายละเอียดรอยเชื่อมให้ตรงกับแบบอนุมัติ

ควรตรวจด้วยว่าเพลทเชื่อมติดกับเสาจากโรงงานแล้ว หรือกำหนดให้ประกอบและเชื่อมที่หน้างาน เพราะขั้นตอนตรวจสอบแตกต่างกัน

2. ตรวจตำแหน่งแองเคอร์โบลต์

ก่อนคอนกรีตแข็งตัว ควรใช้เทมเพลตควบคุมตำแหน่ง ระยะห่าง แนวดิ่ง และระยะเกลียวที่โผล่เหนือฐาน หากตำแหน่งคลาดเคลื่อน ไม่ควรดัด เจียร หรือขยายรูเพลทเองโดยไม่ได้รับอนุมัติ

3. เตรียมพื้นผิวฐานคอนกรีต

ทำความสะอาดฝุ่น เศษปูน น้ำมัน และวัสดุที่อาจลดการยึดเกาะ ตรวจสอบกำลังและสภาพฐานคอนกรีต รวมถึงเตรียมผิวตามข้อกำหนดของปูนเกร้าท์ที่เลือกใช้

4. ยกเสาและวางแผ่นเพลท

ยกเสาเข้าตำแหน่งอย่างปลอดภัย ให้แองเคอร์โบลต์ผ่านรูเพลทครบทุกจุด จากนั้นใส่แหวนรองและน็อตไว้ก่อน โดยยังไม่ควรขันแน่นจนกว่าจะปรับแนวเสร็จ

5. ปรับระดับและแนวดิ่ง

ใช้แผ่นชิมหรือน็อตปรับระดับตามรายละเอียดในแบบ ตรวจระดับแผ่นเพลท ตำแหน่งศูนย์กลาง และแนวดิ่งของเสาในอย่างน้อยสองทิศทาง พร้อมค้ำยันชั่วคราวก่อนปลดอุปกรณ์ยก

6. ขันน็อตตามข้อกำหนด

ขันน็อตให้สม่ำเสมอและเป็นลำดับ เพื่อลดการเคลื่อนตัวของเสา หากแบบกำหนดค่าแรงบิดหรือวิธีขันเฉพาะ ต้องใช้เครื่องมือและขั้นตอนตามที่กำหนด

7. เทปูนเกร้าท์ใต้แผ่นเพลท

ติดแบบกั้นและเทปูนเกร้าท์ชนิดไม่หดตัวให้เต็มช่องว่างใต้เพลท หลีกเลี่ยงโพรงอากาศหรือพื้นที่ที่เกร้าท์ไหลไม่ถึง จากนั้นบ่มตามคำแนะนำของผู้ผลิตก่อนรับน้ำหนักหรือทำงานขั้นต่อไป

8. ตรวจสอบก่อนส่งมอบ

ตรวจสอบรายการสำคัญ ได้แก่

1. ตำแหน่งและแนวดิ่งของเสา
2. ระดับแผ่นเพลท
3. ความแน่นและจำนวนเกลียวของน็อต
4. แหวนรองและแองเคอร์โบลต์
5. ความเต็มของปูนเกร้าท์ใต้เพลท
6. สภาพรอยเชื่อมตามแบบ
7. สีรองพื้นหรือระบบป้องกันสนิมที่เสียหาย

ควรบันทึกผลตรวจและภาพถ่ายไว้สำหรับการส่งมอบงาน

ปัญหาที่พบบ่อยในการติดตั้งแผ่นเพลท

รูเพลทไม่ตรงกับแองเคอร์โบลต์

มักเกิดจากไม่ได้ใช้เทมเพลตหรือแองเคอร์เคลื่อนระหว่างเทคอนกรีต ห้ามแก้ด้วยการตัด ดัด หรือขยายรูโดยพลการ เพราะอาจกระทบความสามารถในการรับแรง

แผ่นเพลทวางไม่เต็มหน้า

เกิดจากฐานไม่เรียบหรือปรับระดับไม่เหมาะสม ควรแก้ตามรายละเอียดของวิศวกรและใช้ปูนเกร้าท์ให้เต็มพื้นที่รองรับ

เสาเอียงหลังขันน็อต

อาจเกิดจากขันน็อตไม่สม่ำเสมอหรือไม่มีค้ำยันชั่วคราว ควรตรวจแนวดิ่งซ้ำระหว่างการขัน ไม่ใช่ตรวจเฉพาะตอนวางเสา

ปูนเกร้าท์มีโพรงหรือแตกร้าว

อาจเกิดจากการผสมน้ำไม่ตรงอัตราส่วน เทไม่ต่อเนื่อง หรือบ่มไม่เพียงพอ ควรปฏิบัติตามเอกสารของผู้ผลิตปูนเกร้าท์

ข้อควรระวัง

1. ห้ามเปลี่ยนความหนา ขนาด หรือเกรดเพลทเอง
2. ห้ามขยายรูหรือตัดแองเคอร์โบลต์โดยไม่ได้รับอนุมัติ
3. ไม่ควรเชื่อมลงบนแองเคอร์โบลต์ เว้นแต่แบบกำหนดไว้
4. ต้องมีค้ำยันเสาชั่วคราวระหว่างจัดแนว
5. ใช้อุปกรณ์ยกและผู้ปฏิบัติงานที่เหมาะสม
6. งานเชื่อมและงานโครงสร้างควรดำเนินการโดยบุคลากรที่มีความรู้
7. หากแบบกับสภาพหน้างานไม่ตรงกัน ควรหยุดและขอคำยืนยันจากวิศวกร

สั่งทำแผ่นเพลทต้องแจ้งอะไรบ้าง?

ก่อนขอราคาหรือสั่งผลิต ควรเตรียมข้อมูลดังนี้

1. ความกว้างและความยาวแผ่น
2. ความหนาและเกรดเหล็ก
3. จำนวนและเส้นผ่านศูนย์กลางรู
4. ระยะศูนย์กลางรู
5. จำนวนที่ต้องการ
6. แบบตัดหรือแบบอนุมัติ
7. งานเพิ่มเติม เช่น ตัด เจาะ เชื่อม หรือเคลือบผิว

ข้อมูลครบช่วยลดความเสี่ยงที่รูเพลทไม่ตรงกับแองเคอร์โบลต์และลดเวลาการแก้ไขหน้างาน

สรุปบทความ

การติดตั้งแผ่นเพลทฐานเสาที่ถูกต้องเริ่มจากตรวจแบบและตำแหน่งแองเคอร์โบลต์ จากนั้นจึงวางเพลท ปรับระดับ ตรวจแนวดิ่ง ขันน็อต และเทปูนเกร้าท์ให้เต็มใต้แผ่น ทุกขั้นตอนต้องเป็นไปตามแบบวิศวกรรม เพราะแผ่นเพลทเป็นส่วนหนึ่งของระบบถ่ายแรง ไม่ใช่เพียงแผ่นเหล็กรองเสา

FAQ คำถามที่พบบ่อย

1. ติดตั้งแผ่นเพลทต้องใช้ปูนเกร้าท์หรือไม่?

ขึ้นอยู่กับแบบ แต่เพลทฐานเสาจำนวนมากกำหนดให้ใช้ปูนเกร้าท์รองเต็มพื้นที่เพื่อถ่ายแรงลงฐานคอนกรีต

2. รูเพลทไม่ตรงกับแองเคอร์โบลต์ทำอย่างไร?

ควรหยุดงานและขอแนวทางแก้ไขจากวิศวกร ห้ามขยายรูหรืองอแองเคอร์เอง

3. เลือกความหนาแผ่นเพลทอย่างไร?

ต้องคำนวณจากแรง ขนาดเสา ระยะยื่น ตำแหน่งแองเคอร์ และกำลังวัสดุ ไม่ควรเลือกจากขนาดเสาเพียงอย่างเดียว

4. ควรตรวจอะไรหลังติดตั้ง?

ตรวจแนวดิ่ง ระดับเพลท ความแน่นของน็อต รอยเชื่อม และความเต็มของปูนเกร้าท์
